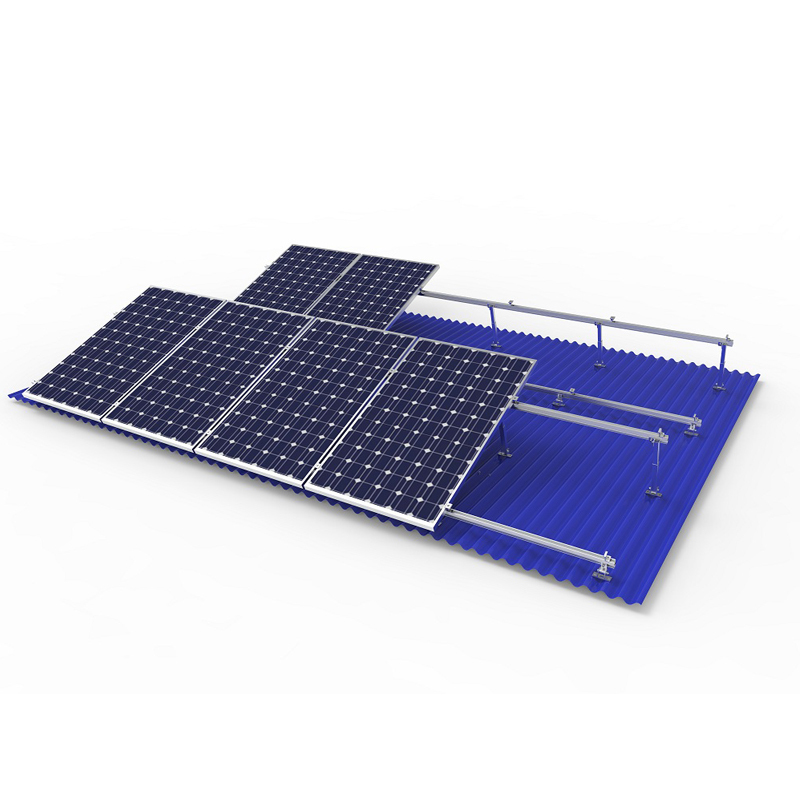

각도 조절이 가능한 틸트 루프 장착 시스템
조정 가능한 풋 브래킷 시스템은 다양한 일반 프레임 태양광 모듈을 특정 각도로 유색 강철 타일 지붕에 고정하는 데 적합합니다. 이 시스템은 무게가 가볍고 강도가 좋으며 내식성이 강하고 외관이 아름다운 고강도 알루미늄 합금 구조 부품을 사용합니다.
각도 조절로 시스템 설치가 가능하며, 사용자는 현재의 경도와 위도를 기준으로 최적의 설치 각도를 선택할 수 있습니다.
- Lester
- 중국
- 평일 14일
- 2MW/주
- AL6005-T5
- AS/NZS1170 ASCE 7-05 DIN1044
- 10 년
- 정보
제품 상세 정보
제품 설명:
이 조정 가능한 태양광 지붕 브래킷은 금속 지붕이나 평지붕에 설치하는 데 적합합니다. 다양한 계절에 최적의 효율성을 달성하고 태양열 출력을 최적화하기 위해 높이와 기울기 각도를 조정할 수 있습니다. 이 브래킷은 간단하고 조립이 쉽고 저렴하며 태양광 바닥 및 지붕 설치 시스템에 널리 사용됩니다. 10~60도 각도로 기울일 수 있으며 선택할 수 있는 세 가지 각도 솔루션이 있습니다. 가장 적합한 각도가 확실하지 않은 경우 전문 디자인 팀에 문의하여 문제를 해결할 수 있습니다.
제품 특징:
(1)조정 가능한 브래킷을 활용하여 최대 전력 출력 달성
(2) 경량 알루미늄 합금 소재;
(삼)높은 내식성, 방청 성능 및 긴 수명;
(4)유연한 지붕 설치.
(5)지상 및 지붕 설치에 적용할 수 있습니다.
(6)고도로 사전 설치된 경사 다리, 쉽고 빠른 설치, 인건비 및 시간 절약그것은.
기술적인 매개변수 | |
최대 풍속 | 42m/s |
| 적설량 | 1KN/m2 |
| 스팬 범위 | 0.6-2.5m |
| 시스템 설치 각도 편차 | ±2° |
| 각도 조절 가능 | 10-15, 15-30, 30-60 |
| 설계기준 | 처럼/NZS1170 ASCE 7-05 DIN1044 등 |
성능 매개변수 | |
| 설치 장소 | 강철 타일 지붕 |
| 주재료 | AL6005-T5 |
| 패스너 소재 | SUS304 |
| 적용 가능한 구성요소 | 액자 |
| 적용 가능한 레이아웃 방법 | 수직 레이아웃 |
| 보증 기간 | 10 년 |

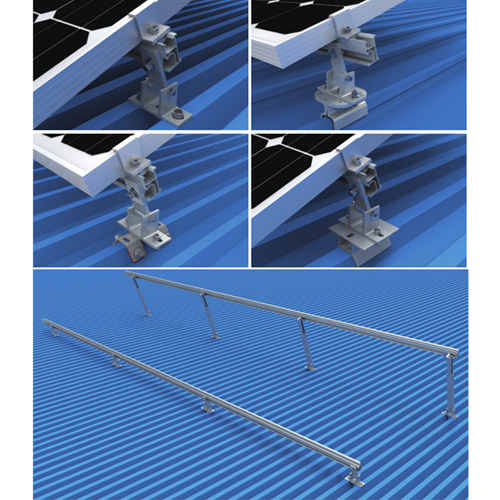

설치 지침

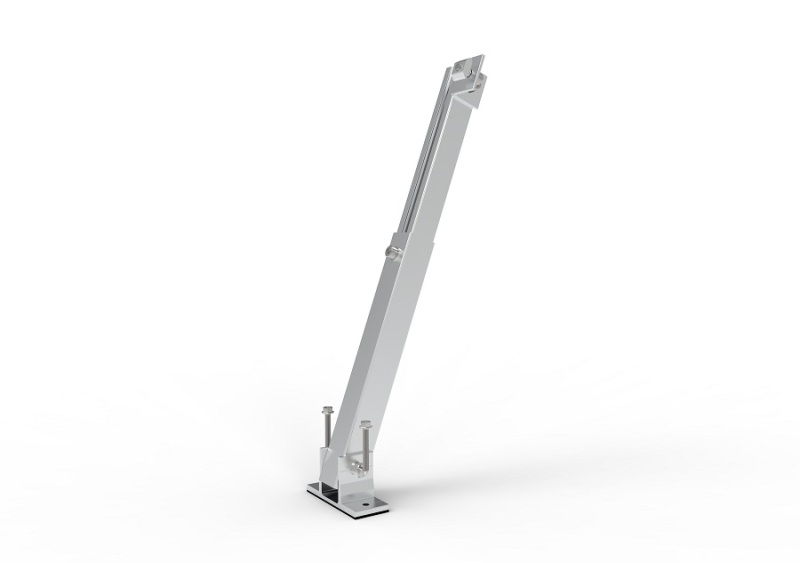

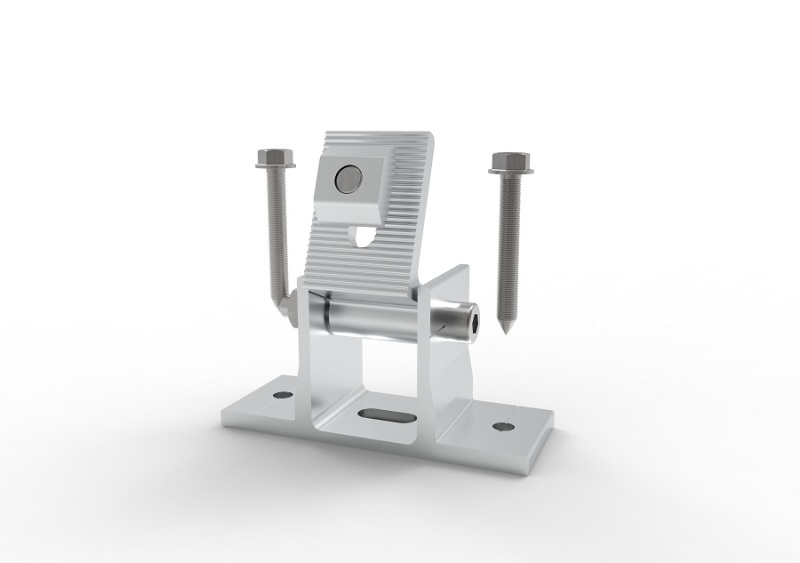

1. 앞발과 뒤 지지대를 설치하세요.
앞발과 뒤 지지대를 컬러 스틸 타일의 능선에 나무 나사로 고정합니다.

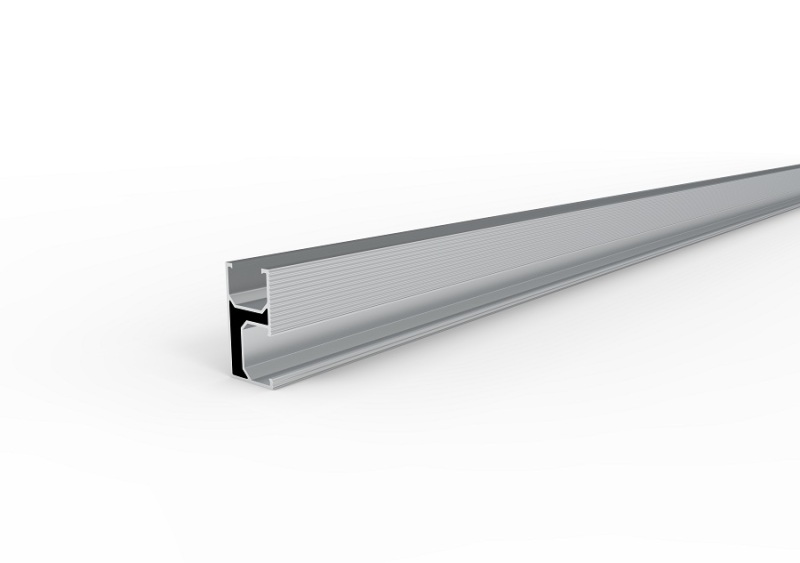

2. 설치트랙

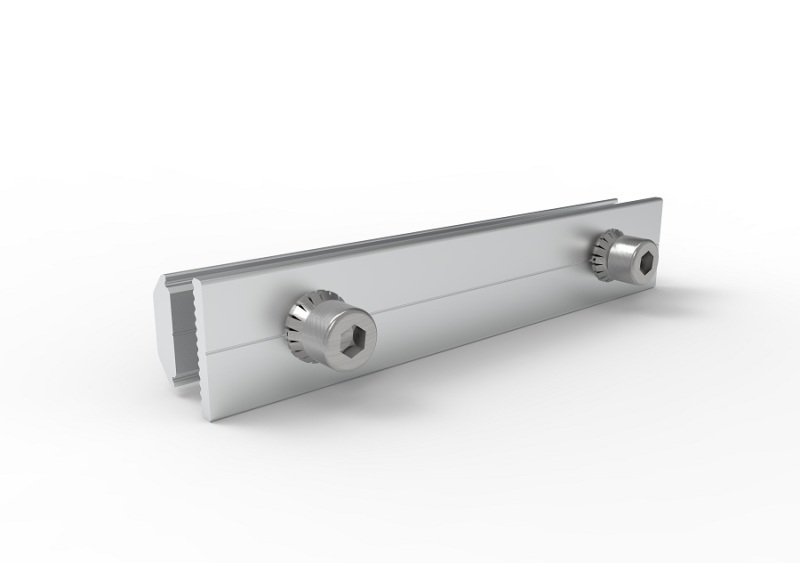

레일을 후크의 클램프 안쪽으로 밀어 넣고 거리를 조정한 다음 스터드를 잠그고 레일을 고정합니다. 트랙 길이가 충분하지 않은 경우 트랙 커넥터를 통해 여러 트랙을 함께 연결해야 합니다.
3. 구성 요소 설치

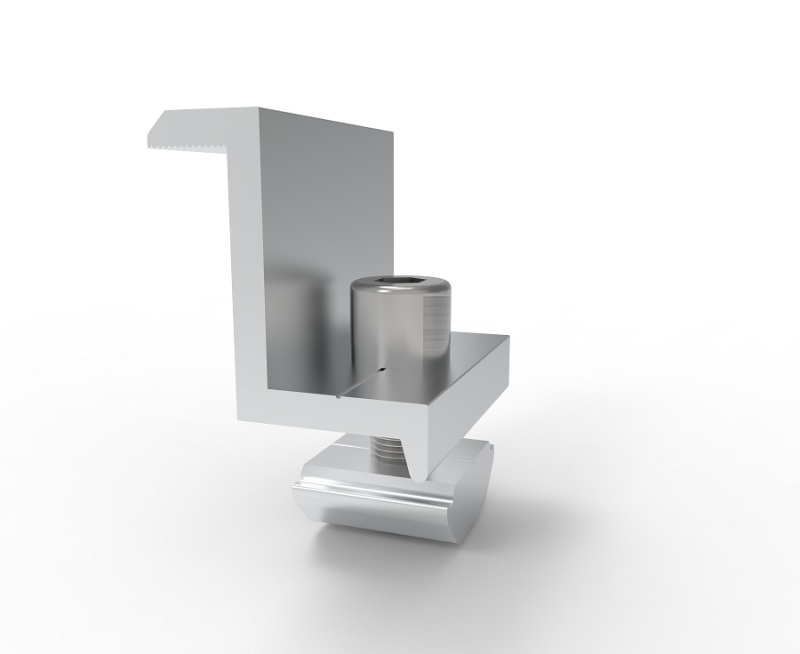

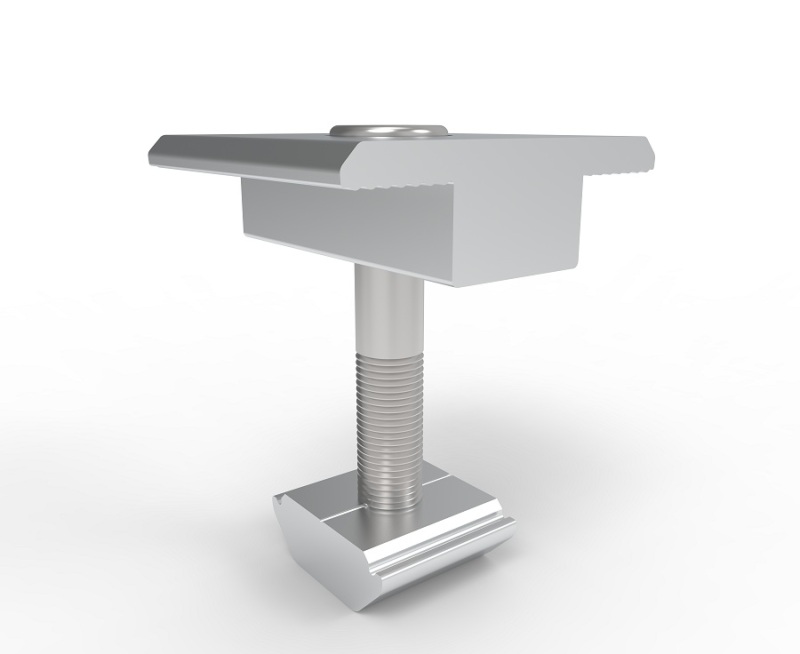

측면 압력과 중간 압력을 사용하여 어셈블리를 트랙에 고정합니다.
